碳刷刷握和集电环安装注意事项一

碳刷刷握的下端边缘距集电环表面的距离应保持在2~4毫米范围内。其距离如果太小,刷握很容易刮伤集电环表面;距离如果过大,碳刷[电刷]容易颠动而造成损坏。

碳刷刷握在安装时应确保碳刷[电刷]与集电环的表面贴合压紧正常工作,不得倾斜或松动。如果碳刷刷握安装安装不当,则在运转状态下电机大轴发热膨胀后,碳刷工作面有可能仅仅部分部接触集电环表面,很容易刮伤集电环,且不能保证电机正常运转。

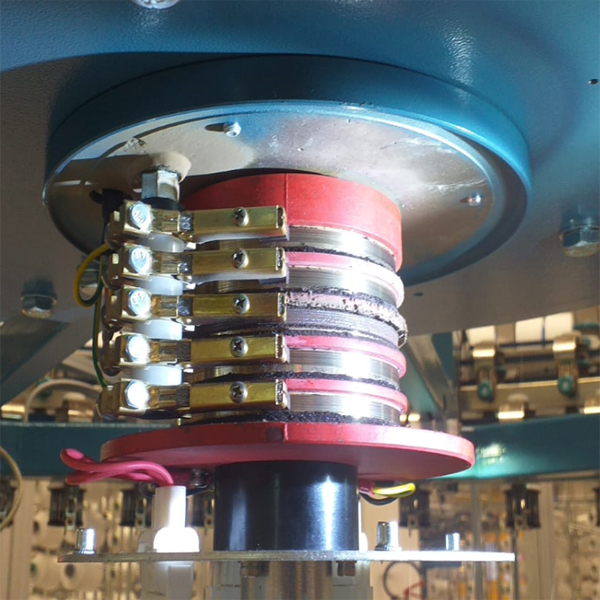

碳刷                   电刷

由于碳刷和刷握之间存在间隙(为保证碳刷与集电环表面正常压紧接触,电刷尺寸略小于刷握刷孔尺寸),如果由于碳刷刷握不能有效固定,会使电刷截面的曲率半径稍大于整流子或集电环的曲率半径,因而在电机运行过程中,电刷工作弧面与集电环环面接触的并不是全部电刷截面面积,而只是一部分面积。

因此,必须有效固定,正确安装碳刷刷握,并对碳刷进行弧面研磨,使之集电环环面基本吻合。实践操作中,电刷的工作弧面对集电环的接触面积不应小于单个电刷截面的75%。
